Pieni on kaunista - Talon 72 viimeistelyä

Olin jo viime vuoden puolella kasannut tällaisen pikkuisen mökin, joka oli tarkoitettu pienten lasten ensimmäiseksi nukketaloksi. Talon viimeistelu oli kuitenkin jäänyt muiden projektien vuoksi hieman vaiheeseen.
Nyt pikkumökki on sitten vihdoin valmis ja odottaa uuden omistajaansa syntymäpäiviä. Talon kurkihirsi on tehty puisesta harjanvarresta, josta taloa on helppo nostaa paikasta toiseen.
Vaikka talo on kooltansa varsin pieni 35x42x42k cm, päätin tehdä siihen pari väliseinää ja alakertaan vielä ovenkin. Olen monta kertaa seurannut miten joku väliovi saattaa lapsille olla todella tärkeä, kun nukkekodilla leikitään.
Yläkertaan syntyi myös pieni wc, joka lasten leikeissä tuntuu olevan yksi nukkodin tärkeimmistä huoneista. Porsliininen lavuaari oli katkennut jossain aiemmissa leikeissa ja upotin sen pieneen puiseen kaappiin kuumaliimalla kiinnittäen.
Alakertaan syntyi pieni keittiö Marian ja Esan puodista löytämistöäni keittiökalusteista sekä Lidlin huonekaluista. Kaikki talon tapetit ovat Lidlistä löytämiäni kontaktimuoveja.
Olohuoneen täytin omilla kalusteillani ja olohuoneen nurkkaan sopii hyvin myös vanhan ajan pönttöuuni. Talon lattiat on tehty parkettilaudoista yhteen liimaamalla. Näin saa siistit ja erittäin sileät pinnat lattioihin.
Yläkertaan jäi vielä reilu makuuhuonetila viistokaton lappeen alle. Talon katto aukeaa saranoituna paljastaen puolet vinttikerroksesta, jolloin siellä on helppo siirrekllä tavaroita. Oman kokemukseni mukaan lasten leikeissa huonekalut siirtyvät jatkuvasti huoneesta toiseen ja sisustus muuttuu aika vauhdikkaasti.
Tämän talon jätin tarkoituksella paristokäyttöiseksi, vaikka juuri edellä olin harjoitelllut miten paristovalot saa helposti USB laturin avulla verkkokäyttöiseksi.
Talon nurkat on peitetty rautakaupoista saatavalla muovisella kulmalistalla, jotta pienten lasten kädet eivät satu karkeisiin puupintoihin.

Joskus on kiva tehdä tällaisia pikkutaloja haasteellisempien projektien välissä, puhumattakaan pienten lasten kiitollisista ilmeistä talon luovutuksen yhteydessä.


maanantai 27. maaliskuuta 2017

USB laturin käyttö nukketalon virtalähteenä - paristosarjan voi helposti muuttaa verkkokäyttöiseksi

Led-valoja myydään usein pieninä 10-20 ledin koristesarjoina, jotka ovat paristokäyttöisiä. Näistä helppoa ja turvalllista rakennella valaisimia nukketalohin. Käyttöjännite tällaisissa valosarjoissa on yleensä 3-6V riippuen paristojen lukumäärästä. Yksi sormiparisto tuottaa aina 1,5V:n jännitteen.
Omissa taloissani olen usein sijoittanut paristokotelon talon ulkopuolelle, mistä on helppoa kytkeä sähköt paristokotelon virtakytkimestä.
Paristokotelon olen usein naamioinut ilmalämpöpumpuksi talon kylkeen. Lapsille tulevissa taloissa tämä on todella turvallinen ratkaisu, sillä lasten ei koskaan tarvitse lähteä etsimään seinäpistokkeita valojen saamiseksi taloon.
Edellisen rintamamiestalon kanssa kokeilin usb-laturia virtalähteeksi ja lupasin kerto miten tällaista virtalähdettä voi helposti käyttää. USB latureiden jännite on standardoitu olemaan noin 5V, joka riittää hyvin paristokäyttöisten valojen syöttämiseen.
Usb-liittimien löytäminen ja käyttö on hieman ongelmallista, joten suosittelen että johto kylmän rauhallisesti katkaistaan ja erotellaan siellä olevat johtimet.
Johtimet kannattaa liittää sokeripalaan, josta on helppo mitata, missä johtimissa on jännite. Usb johtimissa on yleensä 3-5 johdinta, joista kahdessa on jännite.
Tässä tapauksessa jännite löytyi vaaleanpunaisesta ja harmaasta johtimesta, joista punainen oli plus-johdin.
Seuraavana vaiheena kannattaa irroittaa pariskotelossa oleva ledejä suojaava vastus. Tämä on yleensä noin 100-300 ohm, tässä tapauksessa 200 ohmia. Vastukset on merkitty värikoodein, jotka kyllä löytyvät netistä. Tassa punainen=2 ja musta=0 ja toinen musta=0 eli 200. Paristokotelon vastuksen käyttäminen on huomattavasti helpompaa. kuin lähteä etsimään elektroniikkakauppoja omalta paikkakunnaltaan.
USB-liittimen jännitejodot kannattaa liittää sokeripalaan, josta ledeille johdetaan jännite suojavastuksen kautta. Ilman suojavastusta liitettynä ledit saattavat vaurioitua ylijännitteestä.
Paristovalosarjan voi nyt sellaisenaan liittää usb virtalähteeseen ja lähteä suunnittelemaan talonsa valaisimia nyt verkkovirtakäyttöisinä.
Virtaa tällainen 10 ledin valosarja ei juurikaan vie. Koko valosarjan kuluttama teho on = 0,3W ja jännite koko talossa turvallinen 5V.


tiistai 21. maaliskuuta 2017

Led teippi on kätevä tapa tehdä taloon yleisvalaistus, mutta saattaa joskus aiheuttaa yllätyksiä

Olin joskus tämän harrastuksen alkuvaiheessa hankkinut valmistalon, lähinnä nähdäkseni miten ne on rakennettu. Silloin vielä oli myös haaveena askarrella kaikennäköisiä pikkuhuonekaluja ja sisustaa talo itse.
Talo on ollut minulla pystyssä useamman vuoden ja olen käyttänyt sitä kaikenlaisiin kokeiluihin ja viimeksi kokeilin miten helppo tällainen talo on varustaa yleisvaloilla led teipin avulla. Nyt kun talo on löytämässä uuden kodin aktiivisen harrastajan parista, päätin nopeasti vilkaista, että pari vuotta sitten tekemäni valaistus toimii.
Pettymykseni oli melkoinen, kun avasin talon ovet. Ulkoa päin talo näytti olevan ihan kunnossa mutta kerrosten kattoihin liimamani teipit olivat pudonneet alas. Kolmikerroksien talon valaistus oli toteutettu siten, että kuhunkin kerrokseen oli liimattu koko talon mittainen led teippi, poraamalla väliseiniin aukot, josta teippi mahtui kulkemaan huoneesta toiseen.
Päätin saman tien korjata koko asennuksen lisäämällä teippien eteen rimasta valmistetut häikäisysuojat, joihin kiinnitin kunnollista asennusteippiä, sillä led teippien liiman laatu vaihtelee niin paljon, että tällainen varmistus on hyvä tehdä varsinkin kun alkuperäiset teipit olivat jo pettäneet.
Kattoon liimattu häikäisysuoja estää ledeistä tulevan suoran valon häikäisyn ja silti huone tulee valaistua tasaisesti. Halutessaan häikäisysuojaan voi ripustella lasihelmista tehtyjä valaisimia, jotka eivät tarvitse edes polttimoa, koska teipistä tuleva valo valaisee myös nämä valaisimet.
Samassa yhteydessä päätin korjata alkuperäistä sähköasennusta, joka ei oikein vastaa sähkö-asennusten vaatimuksia. vaikka onkin jo sinällään ihan toimiva.
Sijoitin talon takaseinällä olleet muuntajan ja sokeripalat sähköasennusrasian sisään. Sivurakennukseen kattoon tuli myös led lista ja sivurakennus liitetään päärakennukseen johdolla, jonka päässä on pienjänniteliitin. Näin se saa valaistussähkönsä samasta muuntajasta.
Verkkojohdon kiinnitin kunnollisesti talon kylkeen pienellä rimanpätkällä, joka toimii vedonpoistaja. Näin ei synny mitään vaaraa, vaikka taloa lähtisi vahingossa siirtelemään sähköjen ollessa kytkettynä.
Uusi pikku yllätys syntyi, kun olin saanut kaikki korjaukset tehtyä. Valokuvasta huomaa, että kahden eri valmistajan käsitys "lämmin valkoinen" värisävystä on yllättävän erilainen. Ainakin valokuvassa ero näkyy erittäin hyvin. Tälle en voinut käytännössä mitään, sillä alkuperäistä teippiä ei enää ollut pätkääkään jäljellä, joten jätin sivurakennukseen tällaiset "takkatupa"-valot.

Tästä harjoituksesta oppi ainakin sen, että led teippien liimaan ei kannata luottaa ja asennuksessa on hyvä käyttää samaa tai saman valmissarjan teippeja, jos haluaa värisävyn säilyvän samanlaisena. Sama pätee myös valosarjoista irroitettuihin yksittäisiin ledeihin. Koko talossa kannattaa käyttää saman sarjan ledejä. Tämä on hyvä ottaa huomioon, kun itse rakentelette valaisimia.


sunnuntai 19. maaliskuuta 2017

Talo no 73 - Rintamamiestalo M 1:12 tuli vihdoin valmiiksi

Tässä loppuvaiheessa riittää yllättävän paljon pikkuviilaamista, jotta talo kaikilta osin tyydyttää.

Alkuperäisestä talosta oli hyviä valokuvia ja pohjapiirroksia, joiden perusteella rakennettavasta talosta pystyi tekemään hyvin mallinsa kaltaisen. Talon betonisen näköinen ulkopinta tehtiin päällystämällä seinälevyt hiekkapaperilla ennen maalausta.
Alkuperäinen väritys ei aivan onnistunut, sillä netin kautta värikarttojen tutkiminen ei ole aivan ongelmatonta ja alkuperäinen sävy ei ollut tiedossa. Uusi väri on nimeltänsä "banaani" ja saattaa jopa hieman piristää talon ulkonäköä. Kuistista näyttää tulleen aavistuksen verran alkuperäistä kapeampi.
Näissä alkupräistaloissa ongelmana on usein se että huoneet talon sisällä asettuvat toistensa taakse. Tässä talossa sisustusongelmat on ratkaistu siten, että kumpikin alakerran pääty on talossa kiinni magneetilla ja se saa helposti auki. Etuseinä on kahdessa osassa saranoitu, katto aukeaa saranoilla ja kuistin katon voi nostaa pois paikoiltaan.
Tässä vaiheessa jätin kaikki väliseinät irrallisiksi, josta aiheutisi se ongelma että ovien saranoina toimivat katkaistut naulat alkoivat tipahdella pois paikoiltaan. Liimasin kehyksen alla pinen listan peittämään naulan joten seinia ovineen pääsee nyt huoletta siirtelemään. Kiinni liimatuissa seinissä tällaista naulojen putoamisongelmaa ei ole.
Kaikkiin välioviin tein kahvat katkaistuista nauloista, jotka on painettu naulan vahvuisiksi porattuihin reikiin. Vuorilistat kehyksiin ja ikkunoiden sisäpuitteisiin kiinnitetään vasta mahdollisen tapetoinnin jälkeen ja se se jää talon haltijan tehtäväksi.
Kytkentäkeskus jää avattavan katon alle yläkertaan johtavien portaiden vierustalle. Tästä on helppo kytkeä kunkin huoneen valot erikseen ja muutama kytkentäpaikka jäi vielä mahdollisia laajennuksia varten, jostaloon vielä joskus päätetään rakentaa kellarikerros, kuten alkuperäisessä talossa.

Virtalähteenä talon led valoille toimii USB-laturi, joka näyttää hyvin riittävän koko talon valaistuksen hoitamiseen. Tämä oli ensimmäinen kokeiluni, missä käytän USB-laturi virran syöttämiseen.
Nyt kun talonrakentamiseen tulee pieni luova tauko kokeilen näitä USB latureita hieman lisää ja yritän laatia tätä koskevan yleispätevän ohjeen näille sivuille.


perjantai 17. maaliskuuta 2017

USB laturi käy hyvin led valojen virtalähteeksi - Talo 73 muuttuu vielä kerran työmaaksi

Olen paljon käyttänyt paristokäyttöisiä led- koristevalosarjoja nukketalojen valolähteinä. Niissä on hyvin usein 3 paristoa ja käyttöjännite on 4,5V. Mielessäni on pyörinyt ajatus korvata tällainen paristovirtalähde muuntajalla. Tietokoneissa USB liitännän käyttöjännite on 5V, joka nyt on standardoitunut myös kännykkälaturien käyttöjännitteeksi.
Tässä talossa tilaaja oli jo valmiiksi tehnyt valaisimia valosarjasta poimittujen led polttimoiden ympärille, joten päätin rohkaista mieleni ja kokeilla ensimmäistä kertaa laturin käyttöä virtalähteenä.
Sain elekroniikkaliikkeestä hankittua mikro USB- liittimiä, samoja, joita on kännyköiden rungossa. Tällaisen liittimen käyttö osoittautuii hieman haasteelliseksi, sillä juuri kun olin saanut kaikki valot palamaan, katkesi toinen virtaliittimistä juurestaan poikki ja sähköt sammuivat talosta.
Onneksi olin ostanut useamman liittimen samalla kertaa, sillä tapahtunutta vahinkoa ei voinut korvata kuin uudella liittimellä. Tämä osoitti johtimien vedonpoiston tärkeyden. Nyt päätin jo heti aluksi kiinnittää pikkuruisen liittimen alustaan ja kiinnittää myös viertajohdot juotoksen lisäksi kuumaliimalla alustaansa kiinni. Kovin suurta juotoskolvia ei tässä hommassa kannata käyttää, sillä liittimessa on 0,5 cm etäisyydellä viisi johdinta, joista laitimmaiset ovat virtajohtimet, joista saa sen 5V:n jännitteen.
Kiinnitin liittimen tukevasti ullakon lattialle talon nurkkaan ja myös johdot on nyt kuumaliimalla kiinni, joten niistä ei enää pääse vetämään johdinta tai liittimen nastoja poikki.
Taloon saa nyt sähköt, millä tahansa USB laturin vakiojohtimella tai liittämällä johdon tietokoneensa USB liittimeen. Jollei löydä tällaisia mikroliittimiä voi vaihtoehtoisesti katkaista tällaisen USB johdon ja liittää jännijohdot sokeripalaan talon sisällä ja viedä siitä sähkösyötön valoille.
Sähköasennnuksen vihdoin onnistuttua peitin ullakon lattiat muovimatolla, jonka voi irroittaa, jos alakerran huoneisiin haluaa liittää lisää valaisimia. Kupariliuskat ovat paljaina maton alla ja jokaisen huoneen kattoon voi helposti porata uusia reikiä ja liittää valot juottamalla näihin kupariliuskoihin.
Yläkerrassa jätin kupariliuskat kurkihirteen paljaiksi, joten niihinkin saa jälkeenpäin helposti liitettyä lisää valaisimia.

Kupariteippi osoittautui tosi käteväksi sähköasennustarvikkeeksi ja tästä talosta taisi tulla Suomen, ellei maailman ensimmäinen USB-laturilla toimiva nukketalo.

tiistai 14. maaliskuuta 2017

Väliseinien valmistusta ja niiden sijottamista paikoilleen

Tässä talossa oli, kuten muissakin rintamamiestaloissa hyvin selkeä pohjapiirros. Kaikki alakerran huoneet sijoittuvat keskusmuurin ympärille ja ovat keskenään hyvin samankokoisia. Alun perin talot olivat puulämmitteisiä ja jokaiseen huoneeseen tuli saada uuni, jolla huonetta lämmitettiin.
Tein portaikosta huomattavasti alkuperäistä pienemmän. Nyt alkuperäista pohjaa on mahdollista muuttaa niin että olohuoneen väliseinää sirretään portaikkoon asti ja alakerran vessasta tehdään pieni. Vaihtoehtoisesti väliseinän voi jättää alkuperäiseen paikkaansa ja tehdä alakertaan kunnollisen kokoinen kylpyhuone.
Tässä kuvassa olohuoneen väliseinä on tuotu kiinni portaikkoon ja silti eteisen yhteyteen mahtuu vielä pieni wc.

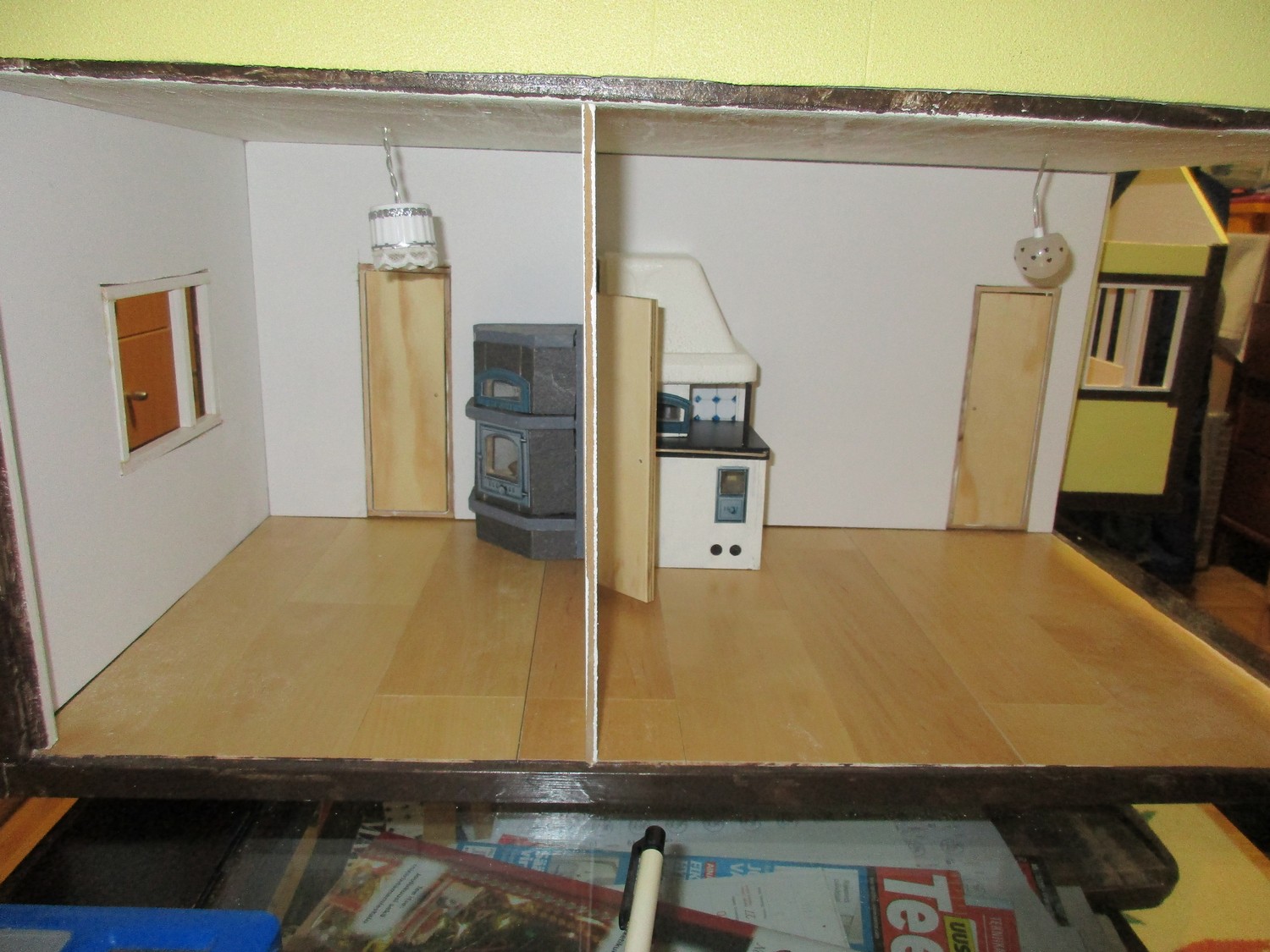

Alakerran työhuone ja keittiö säilyvät alkuperäisen kokoisina. Ovet kehyksineen liimasin tässä vaiheessa paikoilleen väliseiniin. Väliseinät ovat vielä irrallisia ja ovet ilman vuorilautoja, koska tällä ratkaisulla seinät on vielä helppo tapetoida ja kiinnittää vuorilaudat vasta tapetoinnin jälkeen.

Yläkerrassa on alunperin ollut pieni erillinen asunto, keittiö ja huone sekä lisäksi paljon varastotilaa katon lappeiden alla. Näitä pikkuvarastoja ei nukketaloihin yleensä kannata valmistaa, koska niihin pääsy on vaikeata, ellei katosta tee kokonaan irrallista.
Yläkerran väliseinät rajaavat ylös makuu- ja työhuoneen sekä niiden väliin sijoittuvan wc-tilan. Sähköpääkeskus tulee portaikon päällä olevaan varastotilaan. Yläkerrankin väliseinät ovat vielä irrallisia odottamassa yläkerran lattiamattoa, joka peittää lattiaan sijoitettut sähköasennuksen kupariliuskat, kun asennustyö on lopullisesti valmis.

Kaikki väliseinät ovat tukevaa 4mm:n MDF-levyä, joten niitä on helppo käsitellä myös irrallisina. Yläkerrassa seiniä tuskin kannattaa edes kiinnittää kovin tukevasti, jos haaveilee myöhemmin lisäävansä alakertaan valaisimia, sillä huonekohtaiset sähkösyöt kulkevat lattian kupariliuskoja pitkin.

Tällaisen itsekantavan talorungon etuna on se, että väliseiniä voi lopulliseen ratkaisuun asti siirrellä vapaasti paikasta toiseen haluamansa lopputuloksen saavuttamiseksi.

lauantai 11. maaliskuuta 2017

Rintamamiestalo alkaa olla kasassa - talon no 73 viimeistelyä

Tänään sain vihdoin taloon myös katon ja se alkaa olla kokonaisuudessaan lopullisessa kuosissaan.

Talo on ulkonäöltään aika tyypillinen rintamamiestalo. Näissä reaalitalojen pienoismalleissa on lähes aina ongelmana se, että huoneet asettuvat toistensa tääkse, eikä niitä pääse kalustamaan, ellei seinistä tee jollain tavoin irroitettavia.
Tässä talossa etuseinä kiinnitetään pianosaranoilla talon pystytukiin, jotta etuseinän saa avattua ja näihin etiummaisiin huoneisiin pääsee käsiksi.
Tässä tapauksessa etuseinä on sen verran pitkä, että päätin katkaista seinän saranoida kummankin puoliskon erikseen.
Nyt etuseinä aukeaa kahtena kappaleena, jolloin aukeavat seinät eivät vie liikaa tilaa. Alakerran päätyseinät kiinnitän magneeteilla. Näin taloa pääsee sisistamaan myös avautuvista päädyistä.
Talon yläkerran katto avautuu saranoilla, jolloin myös yläkerran huoneita pääsee kalustamaan. Kattosaranoiksi kannattaa valita mahdollisimman pitkäolkaiset saranat, jolloin saranat voi reilusti ruuvata kattolevyihin kiinni. Toinen mahdollisuus on käyttää koko katon mittaista pianosaranaa. Niissä kuitenkin ruuvit usein aiheuttavat vaikeuksia koska katttolevyjen viiste osuu usein ruuvien kohdalle.
Parilla tukevalla saranalla katon saranointi onnistuu hyvin.
Sijoitan talon kytkentäkeskuksen toiseen kerrokseen portaikon yläpäähän. Tässä talossa haluttiin huonekohtainen valokytkentä. Tähän tarkoitukseen löysin varastoistani englantilaisen pienoismalliharrastaja Brian Stevensin tekemän nukketalojen kytkentäpaneelin, joka ratkaisee tämän pulman helposti. Valitettavasti näitä ei enää saa mistään, joten seuraavissa taloissa joutunen turvautumaan muunlaisiin kytkimiin.

Seuraavana vaiheena onkin sitten väliseinien teko ja sähkötöiden viimeistely. Niistä lisää seuraavilla sivuilla.
